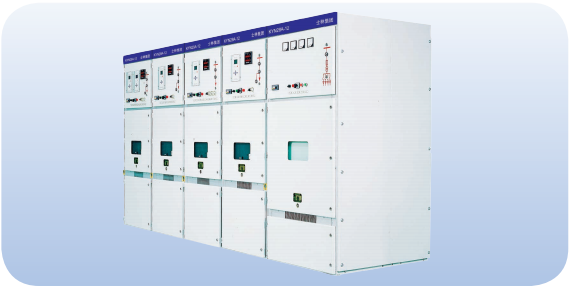

宝丰电气高低压开关柜技术基本要求

　　1探头应具有灵敏的传感能力，确保能够灵敏反映设备内部的局部放电状态;

　　2装置显示界面应人机友好，确保不同环境下画面均能显示清晰，便于现场测试人员快速读取;

　　3装置测试参数(背景干扰阈值、放电严重程度阈值等)设置方式应简洁明了;

　　4装置应具备局部放电严重程度初步估计及特征量即时显示功能;

　　5系统应具备一定的数据记录能力，至少满足累积存储一周的数据记录能力;

　　6探头与主机之间数据传输线应采用同轴屏蔽结构，且阻抗与主机输入阻抗相匹配;

　　7探头宜采取外置式，与设备之间接触应充分、可靠;

　　8系统同步监测接入探头数量应具有较强的扩展性，适合于不同开关柜组数量的监测;

　　9装置应具备良好的零漂抑制能力;

　　10数据记录时间间隔提供多个可调选择。

　　11局部放电结果显示内容应包含常用的特征量，如脉冲个数、每周期脉冲个数、短期严重程度等能够反映局部放电发展程度的量;

　　12局部放电结果显示应符合IEC60270，可采取用pC值或dB值的方式。考虑现场条件，建议采取dB值的方式。其中：dB=20log(mV)，dB与mV之间的关系见附录A，装置应至少满足附录A的要求。若采用pC值的方式，需提供与dB之间的换算关系;

　　13装置应具备自校验功能，现场使用时能快速判别仪器是否正常;

　　14装置设计应便于运行人员现场操控使用;
